概述
       SAH系列暖風器是無錫市華通電力設備有限公司生產的用蒸汽加熱空氣的一種電站鍋爐專用熱交換器，該設備的換熱元件是高頻電阻焊螺旋翅片管，它具有結構緊湊，阻力小，散熱面積大，焊接牢固，不易積灰等優點，從而使SAH系列暖風器與其它同類暖風器相比能在不增加阻力的情況下，擴大換熱面積5~6%，節能效果顯著，其阻力特性和傳熱效率均能滿足機組的運行。
       SAH系列暖風器是利用汽輪機低壓抽汽作為熱源來加熱空氣的，電站鍋爐的空氣預熱器入口端采用暖風器后，可以避免在預熱器金屬表面造成的氧腐蝕和三氧化硫造成的硫酸腐蝕，使金屬壁的積灰大為減輕，不致因堵灰造成引風阻力的增加，從而大大延長空氣預熱器的使用壽命，確保機組的安全運行。

結構和技術特點

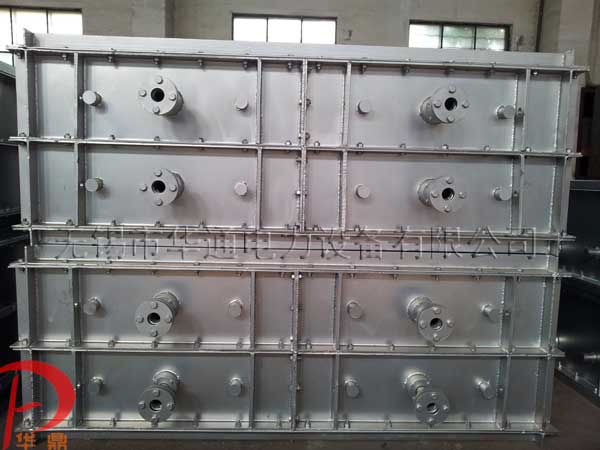

       SAH系列暖風器是交叉排列的幾組螺旋翅片管束，通過上下聯箱聯接后安裝在金屬框架內，然后根據風道尺寸，由單片或幾片并聯組成的框架式結構，它具有傳熱效果好，阻力小，堅固耐用，安裝維修方便等特點。
       螺旋翅片管束采用整體鍍鋅處理，框架內外涂有耐熱油漆，并聯單片之間及暖風器與風道聯接處均有密封墊，所以暖風器的防銹防腐及密封性能良好。
       SAH系列暖風器設計壓力為1.1MPa，設計溫度為350oC。
       介質流程為交叉流

型號說明及布置形式
       產品型號
       SAH系列代號
       1——布置形式
       3——管排數
       NO—長度系列代號

       C——換熱面積代號
       布置形式
       布置形式用羅馬數字I、II、III表示
       I：暖風器立式布置 II：暖風器水平布置 III：暖風器側立布置
       布置形式可根據電廠風道情況進行選擇：風道水平布置時，可選用I型或III型暖風器，風道垂直于地平時，可選用II型暖風器。
       暖風器單片的外形尺寸和有關數據見圖4和附表1、2、3，暖風器各片均有聯接用的螺栓孔，暖風器與風道聯接時，通過方法蘭（用戶自制或訂貨時注明由我廠提供）用螺栓聯接。

訂貨注意事項
       客戶在訂貨時請?zhí)峁﹩挝坏倪x型依據，以便我們?yōu)槟鷱?fù)核。
       暖風器進風量（m³/h)
       風道截面尺寸（長╳寬）
       進風溫度及要求溫升（oC）
       加熱蒸汽參數——壓力（MPa）、溫度（oC）、熱焓（Kcal/Kg.K）
       大允許風側阻力（mmH2O）
       布置形式
       選定的型號、規格、數量
       交貨方式和交貨時間
       如果通過表1、2、3中系列尺寸組合后仍不能滿足貴廠的風道截面尺寸時，我廠可為您另行設計滿足貴廠要求的專用暖風器。

SAH-口-3系列表
表1
